二維運動混合機

發布者：南京拓途干燥設備有限公司發布時間：2018-9-13 14:09:37 點擊次數：441 關閉

EYH系列二維運動混合機|二維混合機

技術規格

型號	料筒容積（L）	裝料容積（L）	zui大裝料量（kg/h）	搖動、轉動次數（r/min）	電機總功率	外形尺寸	總重量	料筒重量
EYH-10	10	5	2.5	85	0.021	310400450*395	15	4
EYH-30	30	15	7.5	61	0.19	540580900*700	60	8.5
EYH-60	60	30	15	50	0.4	7007301100*990	115	15
EYH-150	150	75	37.5	37	1.15	80010501450*1340	190	50
EYH-300	300	150	75	30	1.15	90013501550*1400	340	60
EYH-600	600	300	150	23.6	3	117016402050*1910	1150	140
EYH-800	800	400	200	19.8	3	132019502150*2000	1600	200
EYH-1000	1000	500	250	19.8	3	136020402300*2170	1700	240
EYH-1500	1500	750	375	16.2	4.4	158024002550*2330	2000	320
EYH-2000	2000	1000	500	16.2	7.4	174026002770*2550	2600	430
EYH-3000	3000	1500	750	13.8	11	180029002950*2800	3500	620
EYH-4000	4000	2000	1000	12.8	13	197033003300*2950	4100	700
EYH-6000	6000	3000	1500	11.2	18.5	230029003800*3100	6100	1100
EYH-8000	8000	4000	2000	10.4	22	254041004050*3650	7900	1450
EYH-10000	10000	5000	2500	9	30	290045004400*4020	9500	1650

產品簡介

EYH系列二維運動混合機一般用于制藥、化工、食品、輕工、電子、機械、國防工業以及各種科研單位的粉狀、顆粒狀物料的高均勻度混合。

工作原理

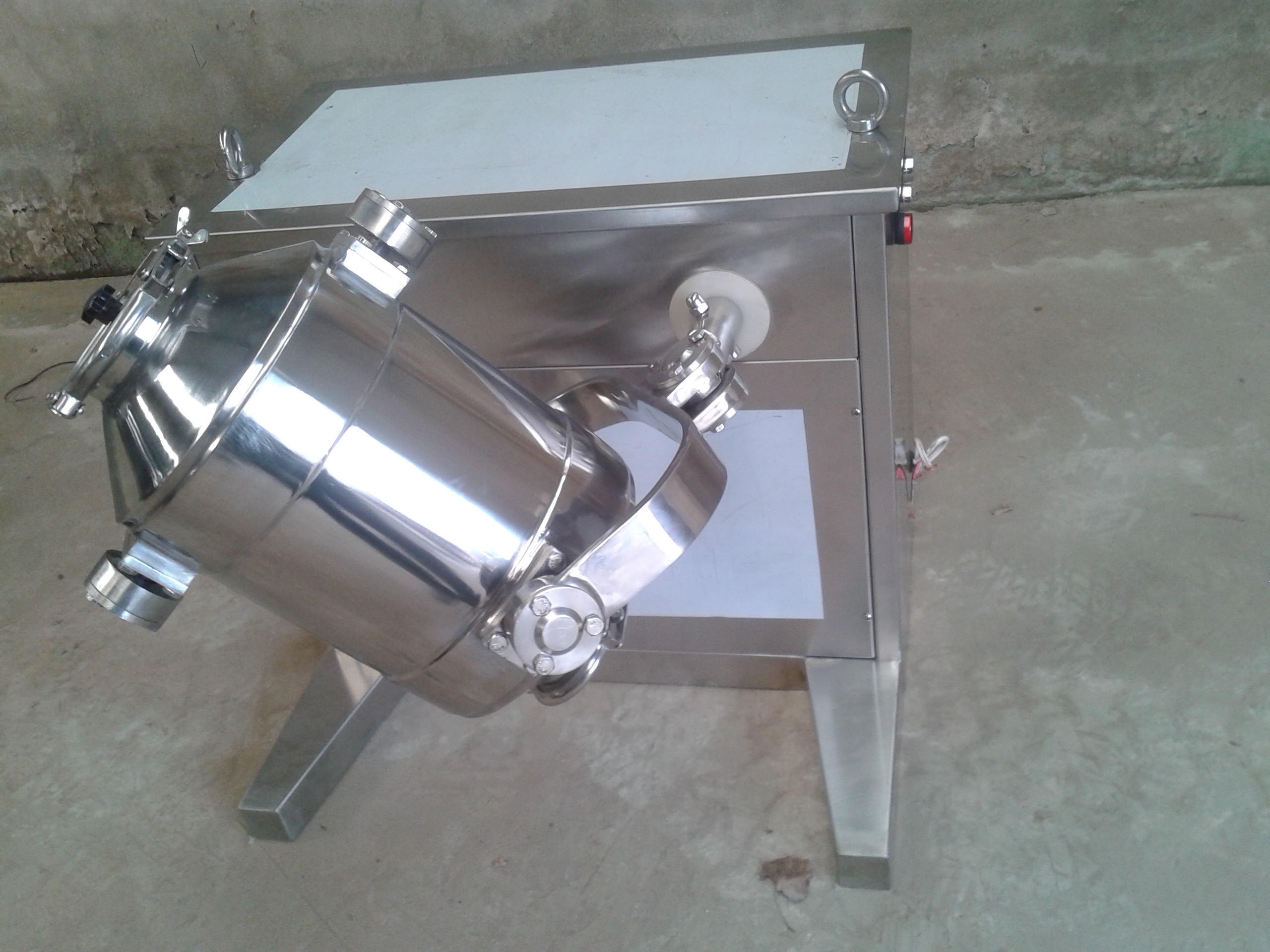

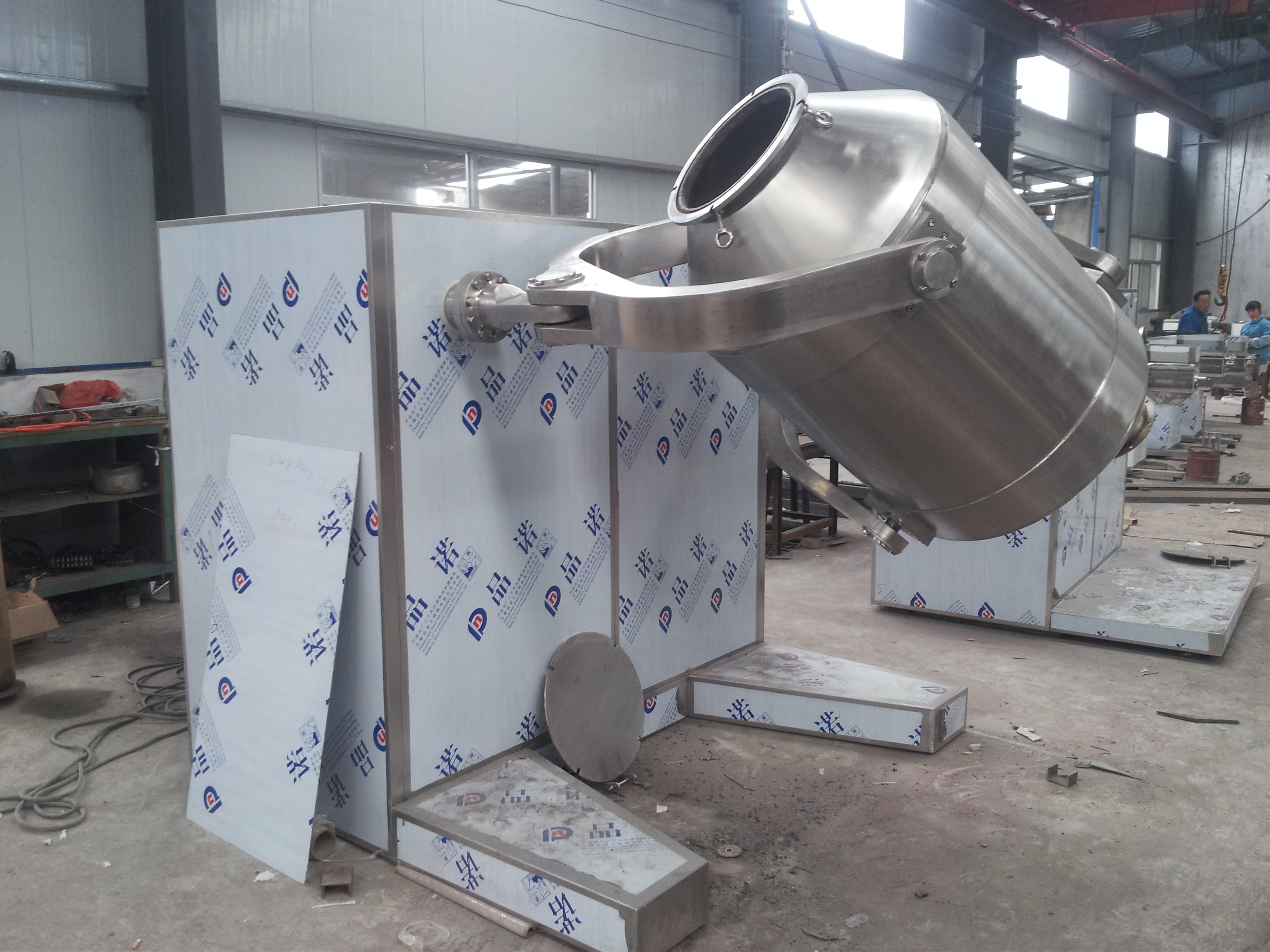

二維混合機主要由轉筒、擺動架、機架三大部分組成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位，另兩個轉動輪由傳動動力系統拖動使轉筒產生自轉；擺動架由一組曲柄擺桿機構裝在機架上，并由軸承組件支撐。二維混料機的轉筒可同時進行兩個方向運動，一個是轉筒的自轉，另一個是轉筒自轉的同時隨擺動架擺動。被混合物料在轉筒內隨轉筒自轉、翻轉、混和的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混合。
